在复杂建筑工程项目设计中，设备管线的布置由于系统繁多、布局复杂，常常出现管线之间或管线与结构构件之间发生碰撞的情况，给施工带来麻烦，影响建筑室内净高，造成返工或浪费，甚至存在安全隐患。所以需要后期的深化设计。

一、二维深化设计的缺陷

        （1）碰撞的地方靠人眼观察，难以进行全面的分析，碰撞的处理均为局部调整，很难进行整体全面的考虑。可能会顾此失彼，解决了一处碰撞，又带来别处的碰撞。

        （2）多专业叠合的二维平面图纸图面复杂繁乱，不够直观。仅通过“平面+局部剖面”的方式，对于多管交叉的复杂部位表达不够充分。

二、BIM技术在深化设计中的优势

        BIM建模是对整个建筑设计的一次“预演”，在此过程中可发现大量隐藏在设计中的问题，在传统的单专业校审过程中很难被发现。与传统2D深化设计对比，BIM技术在深化设计中的优势主要体现在以下几个方面：

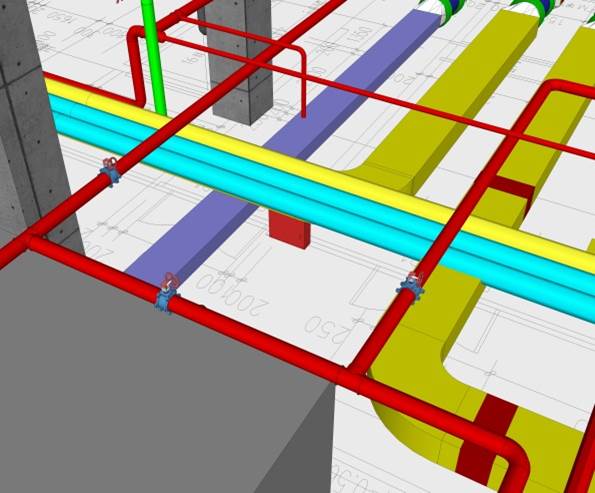

1.可视化、精确定位

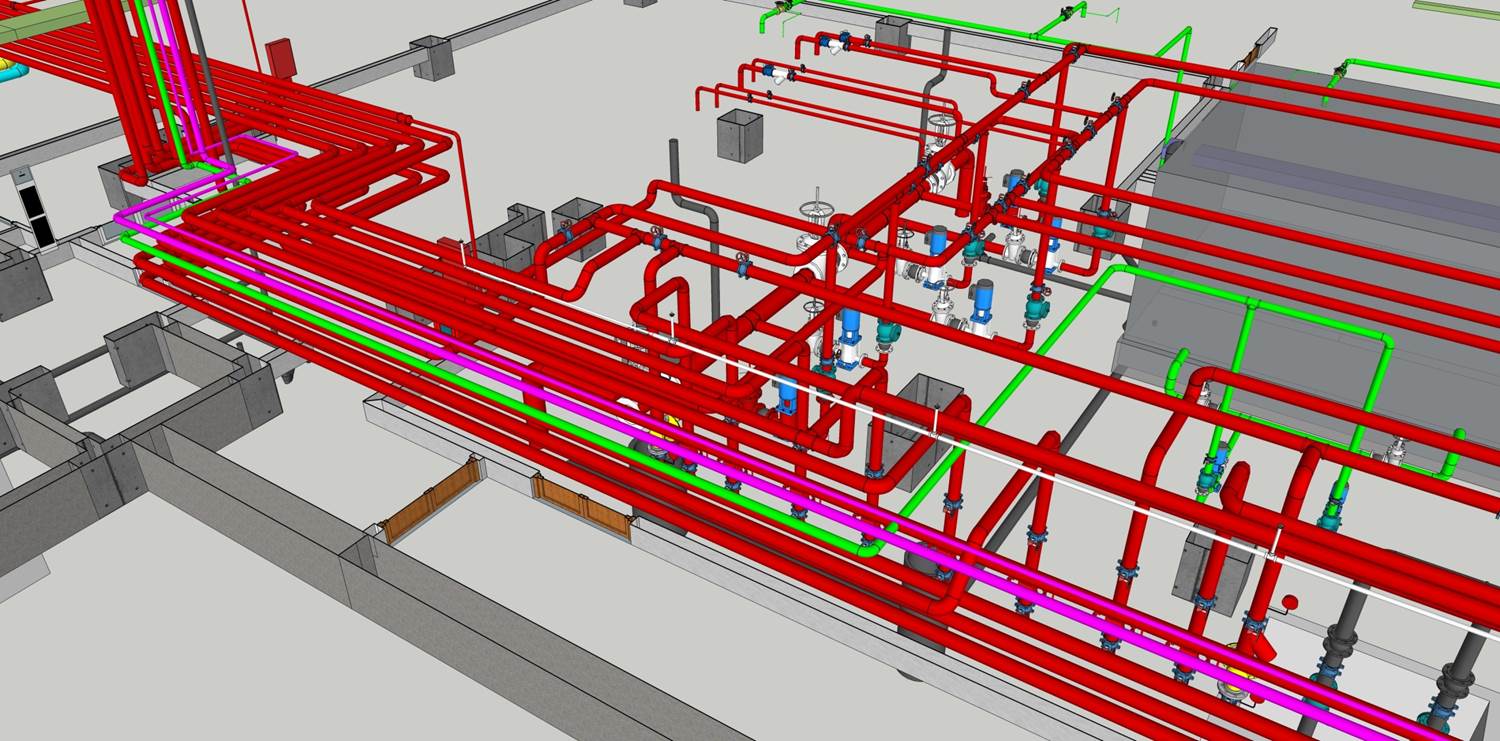

      传统设计的平面图并不直观，工程中的综合管线只有等工程完工后才能呈现出来，而采用BIM技术却可以使工程完工后的状貌在施工前就呈现出来，将一些看上去没问题，而实际上却存在的深层次问题暴露出来。

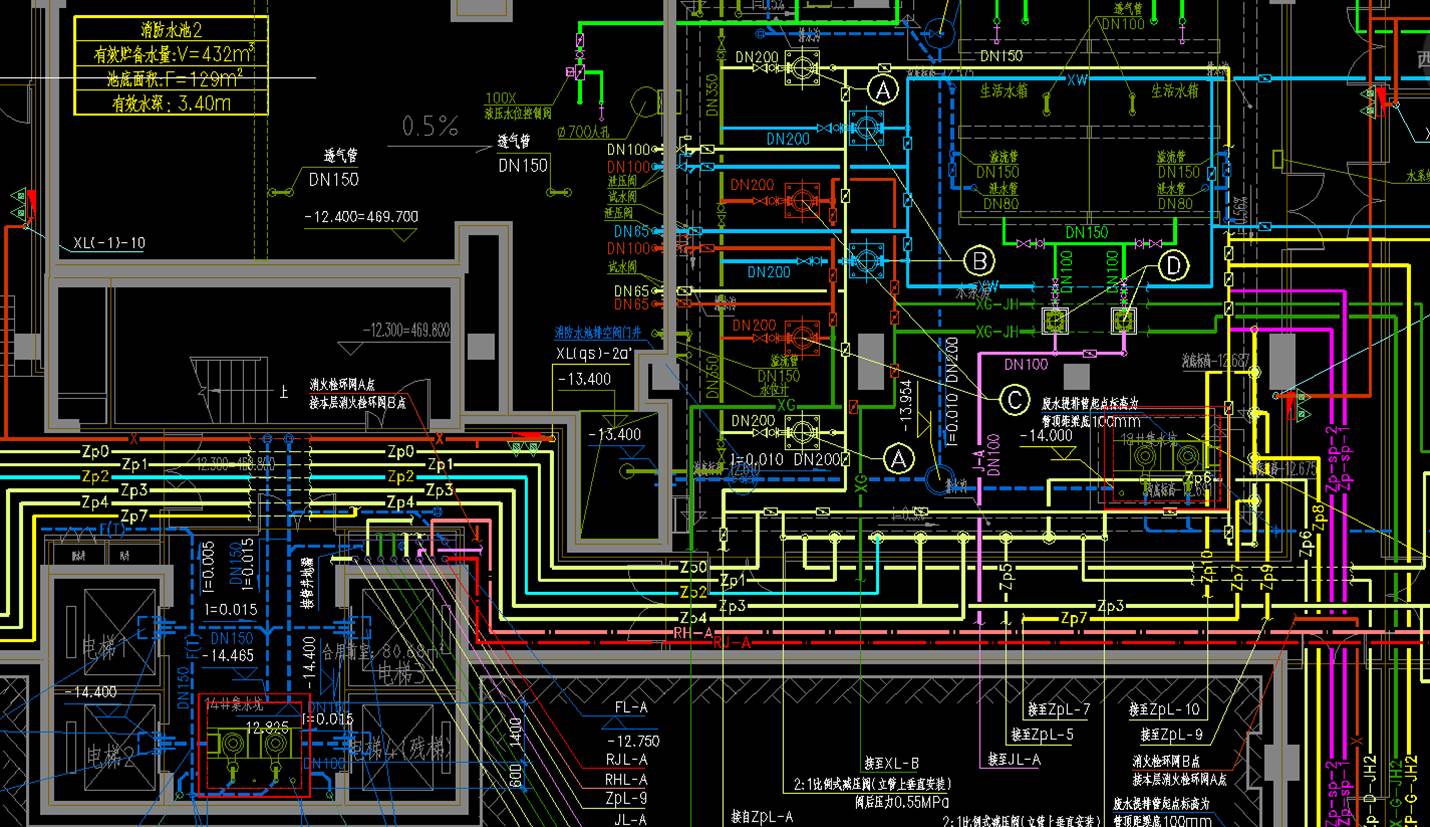

二维设计图

2、碰撞检测、合理布局

        而利用BIM技术可以在结构设计，管线综合平衡设计时，利用其碰撞检测的功能，将碰撞点尽早的反馈给设计人员，与业主、顾问进行及时的协调沟通，减少现场的管线碰撞和返工现象，提高了施工现场的生产效率，降低了由于施工协调造成的成本增长和工期延误。

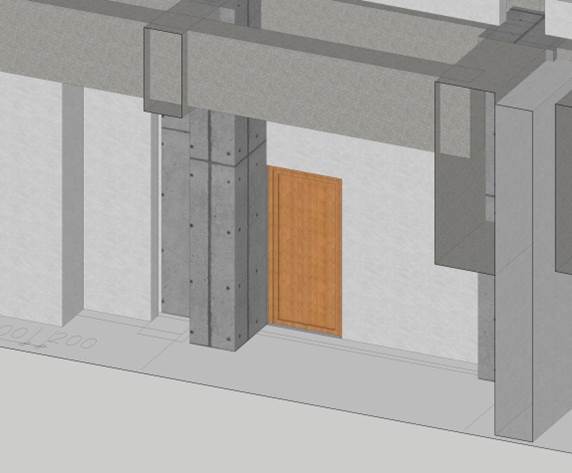

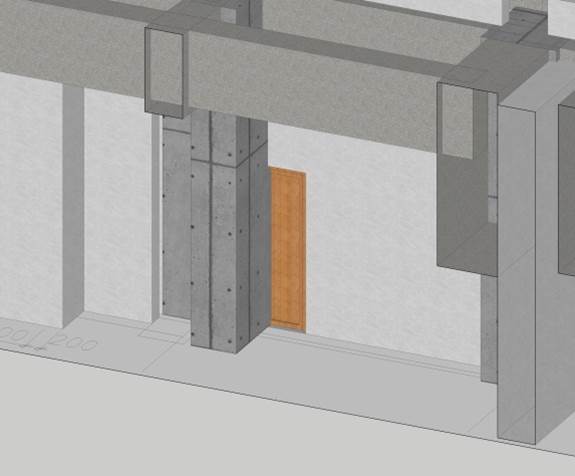

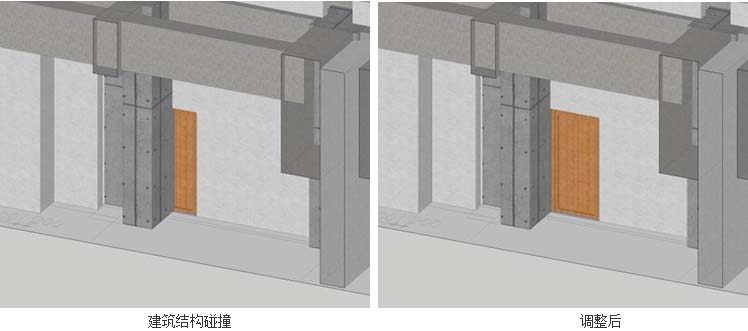

                                     建筑结构碰撞                                                                                       调整后

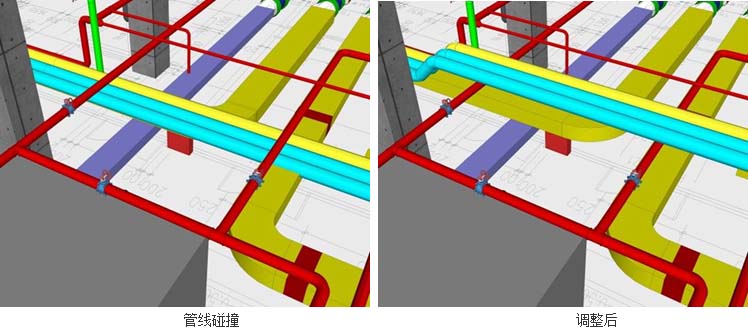

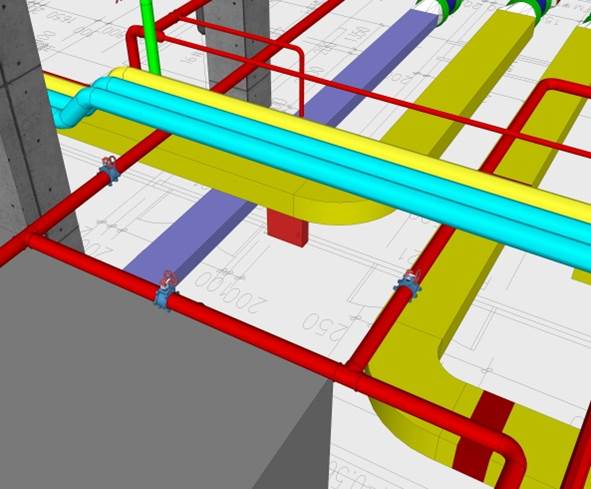

                                              管线碰撞                                                                                    调整后

3、净空检查

        二维设计人员往往会疏漏掉一些局部的净空控制问题。而利用BIM技术可以在结构设计，管线综合平衡设计时，利用其净空检测的功能，将各区域净空数据尽早的反馈给设计人员。

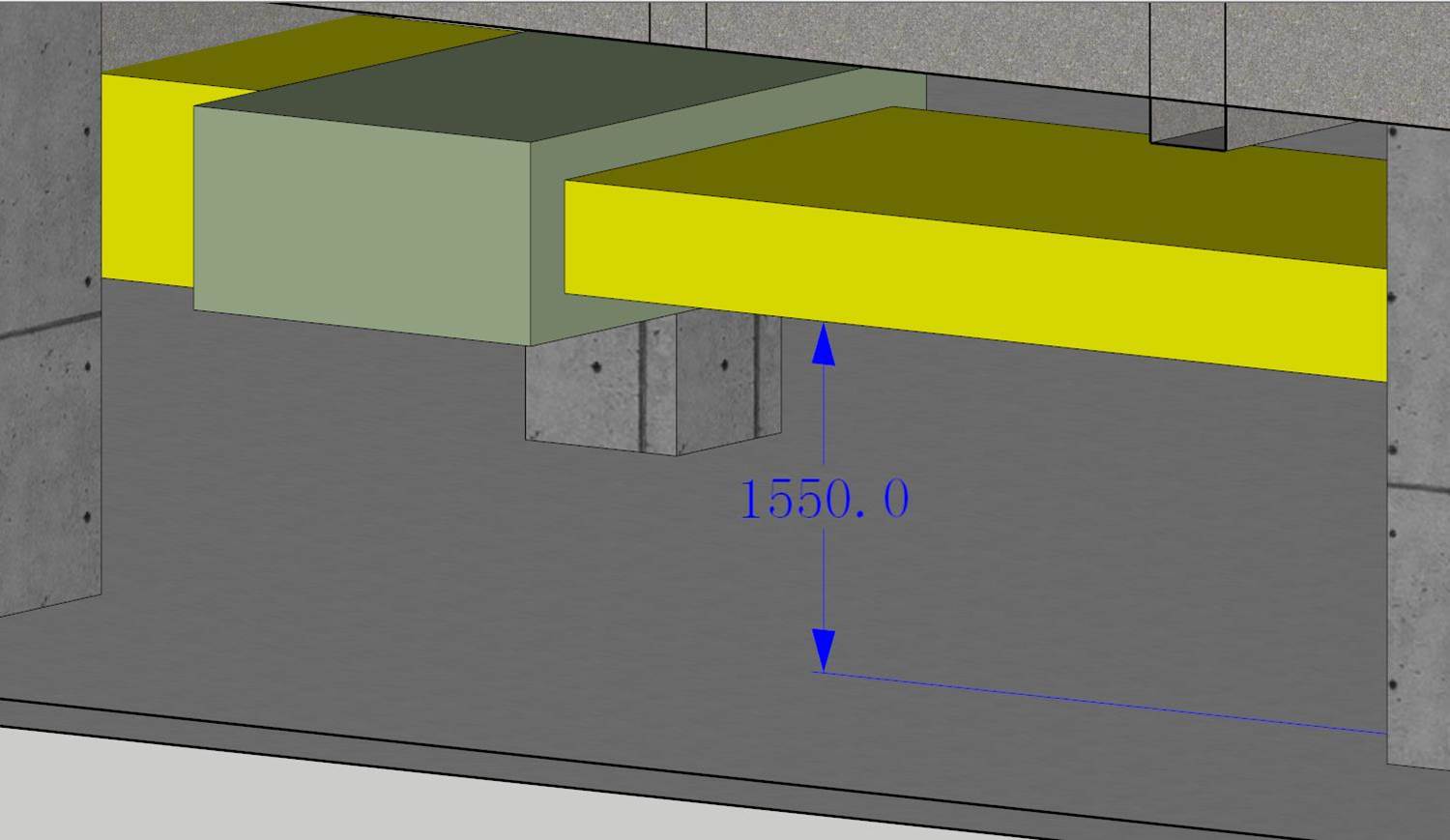

车库风管过低

综上所述，采用BIM技术为针对大型复杂建筑深化设计的优选解决方案。
